HIWIN上银 R14-4T3-FSI-448-530-0.008 上银精密研磨滚珠丝杠
扫码获取价格库存技术资料
- 品牌: 上银双向丝杆
- 分类: 单螺母内循环型FSI
- 类型:
- 属性: HIWIN上银 R14-4T3-FSI-448-530-0.008 上银精密研磨滚珠丝杠，-HIWIN上银 R14-4T3-FSI-448-530-0.008 上银精密研磨滚珠丝杠-HIWIN上银 R14-4T3-FSI-448-530-0.008 上银滚珠丝杠是哪里的 上银研磨丝杆尺寸图是指在工业生产过程中使用的一种设备，它具有研磨丝杆的功能。这种设备通常用于对各种工件表面进行研磨处理，以提高其光洁度和精度。研磨丝杆尺寸图上标注了丝杆的长度、直径、螺纹间距等重要参数，这些参数是使用该设备进行工作时的关键参考。根据尺寸图上的参数，工作人员可以对设备进行调整和校准，从而确保工件-HIWIN上银 R14-4T3-FSI-448-530-0.008 上银精密研磨滚珠丝杠--HIWIN上银 R14-4T3-FSI-448-530-0.008 上银精密研磨滚珠丝杠-

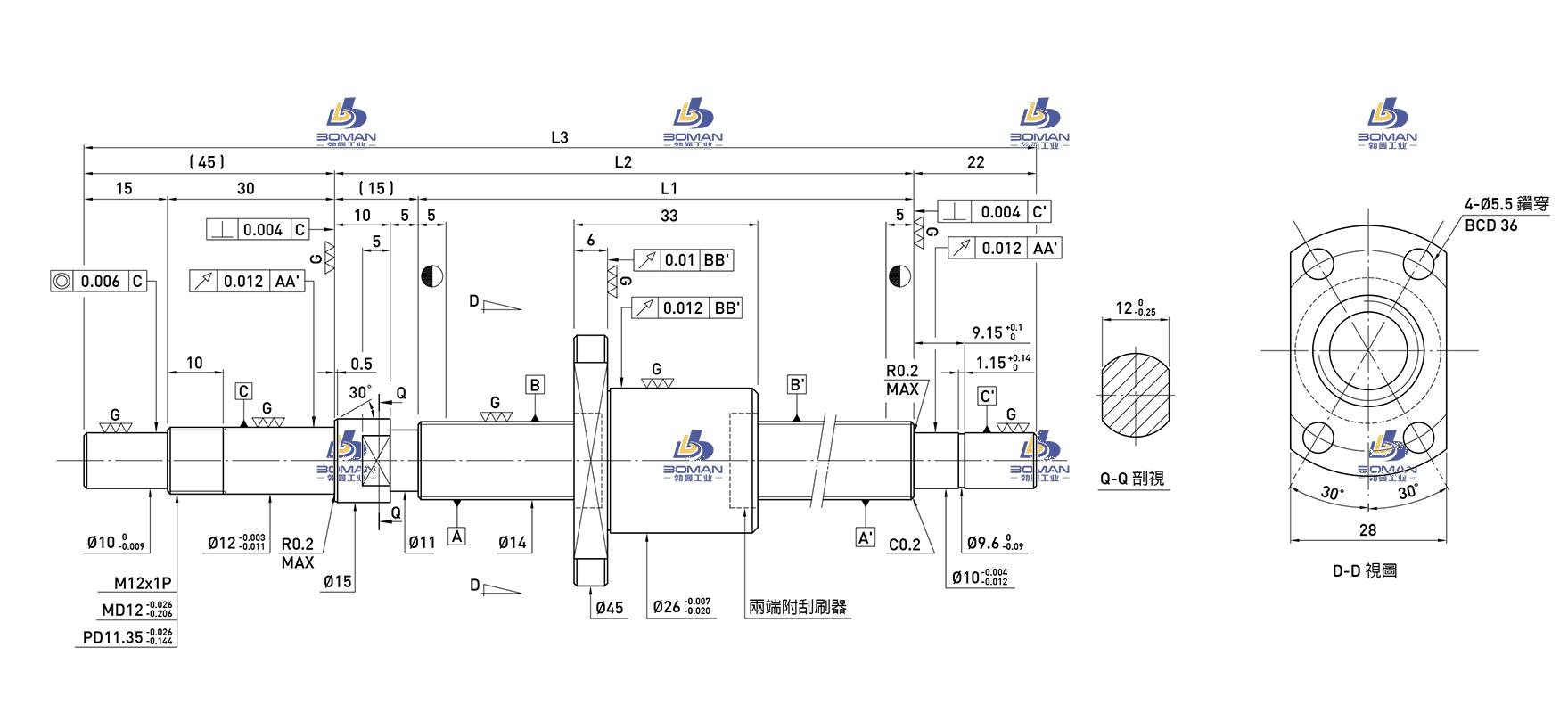

HIWIN上银 R14-4T3-FSI-448-530-0.008 上银精密研磨滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 14 |
|
| 导程 | 4 |
|
| 丝杠轴底径 | 11.792 |
|
| 滚珠节圆直径 | 14.25 |
|
| 钢球直径 | 2.381 |
|
| 精度等级 | 3 |
|
| 螺母直径 | 26 |
|
| 法兰直径 | 45 |
|
| 螺母长度 | 33 |
|
| 螺母安装 | PCD | 36 |
| 额定动负载 | CaN | 403 |
| 额定静负载 | C0aN | 725 |
| 有效圈数 | 1x3 |
|
| 轴向间隙 | 0-0.005 or less |
|
| 最大行程 | 400 |
|
| 丝杠全长 | 530 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 单位重量 | kg |
